Pneumatinė pakaba: komfortas ir kompleksiškumas

Devintajame ir dešimtajame dešimtmečiuose technologijos vis labiau tobulėjo, ir įvairūs gamintojai, įskaitant „Mercedes-Benz“, „Audi“, „BMW“ ir „Land Rover“, pradėjo integruoti pneumatinės pakabos sistemas į savo „Premium“ klasės modelius. Jos buvo montuojamos tiek standartinėse, tiek nestandartinėse modelių komplektacijose. Laikui bėgant techninė ir programinė įranga dar labiau tobulėjo. Kartu vystėsi ir pneumatinės pakabos sistemos – į jas buvo diegiamas elektroninis valdymas, suteikęs dar daugiau privalumų. Vieni iš jų – tai automatiškai susireguliuojantis važiavimo aukštis ir savaiminis apkrovos išlyginimas. Šie ypatumai leido užtikrinti geresnę važiavimo kokybę ir pagerinti transporto priemonių eksploatacines savybes.

Pneumatinės pakabos veikimo principas

Pneumatinės pakabos sistemose vietoje įprastų plieninių spyruoklių naudojamos suspausto oro pagalvės – jos atlaiko visą transporto priemonės masę ir sugeria įvairias jėgas, atsirandančias važiavimo metu.

Pagrindiniai sistemos komponentai ir jų funkcijos

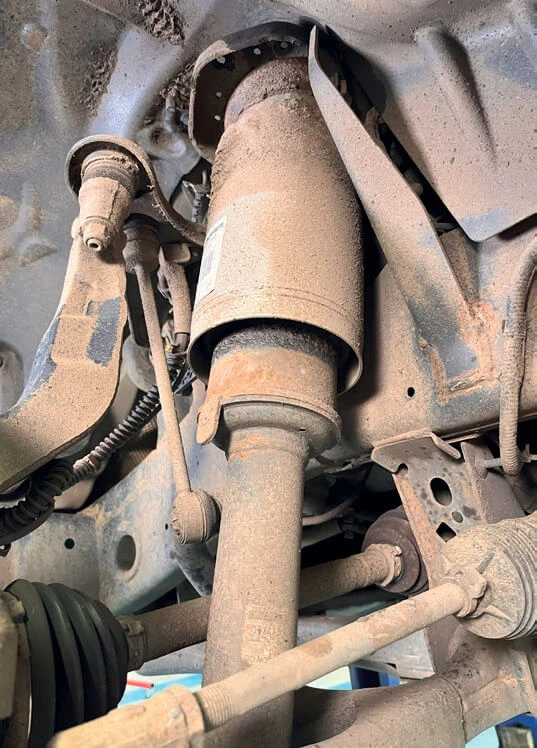

• Pneumatinės pagalvės: tai lanksčios guminės ertmės, pripildytos suspausto oro. Jos veikia kaip pagrindinė atrama, taip pat šie komponentai suteikia slopinimo efektą – tokiu būdu sugeriamos įvairios jėgos, atsirandančios dėl kelio nelygumų. Taip pat naudojant šiuos komponentus užtikrinamas tinkamas važiavimo aukštis.

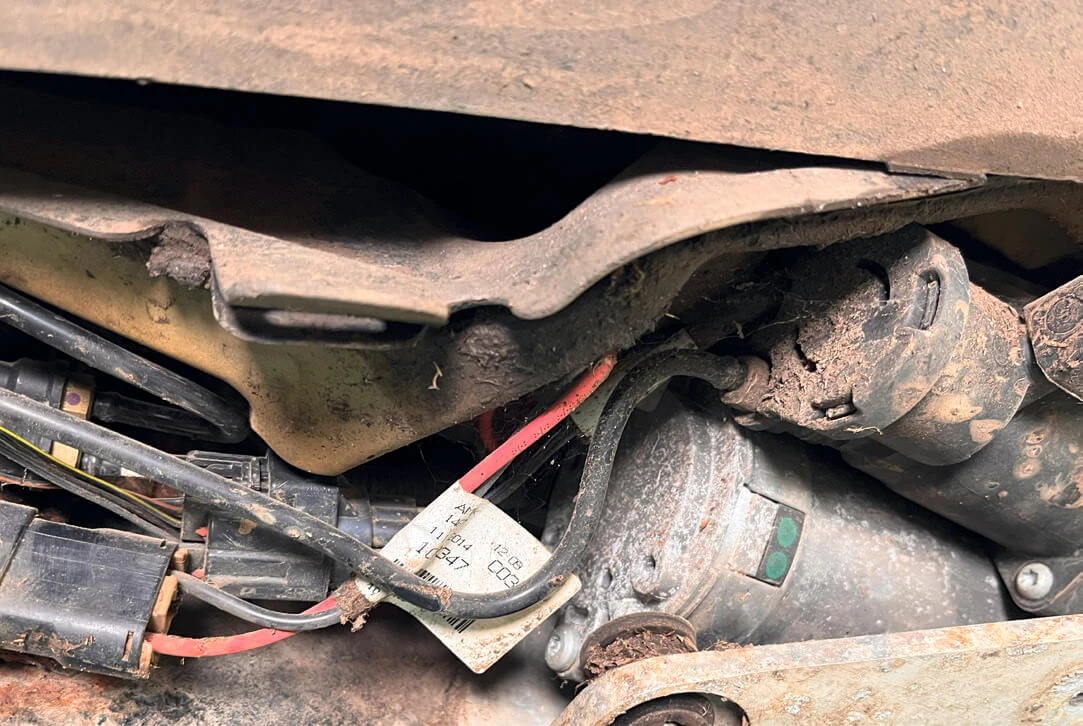

• Kompresorius: šis komponentas tiekia orą į pneumatines pagalves – tokiu būdu sklandžiai reguliuojamas važiavimo aukštis ir sėkmingai palaikomas tinkamas sistemos slėgis. Kompresoriui energiją tiekia elektrinis variklis. Kompresorių pagal poreikį aktyvuoja sistemos valdymo modulis.

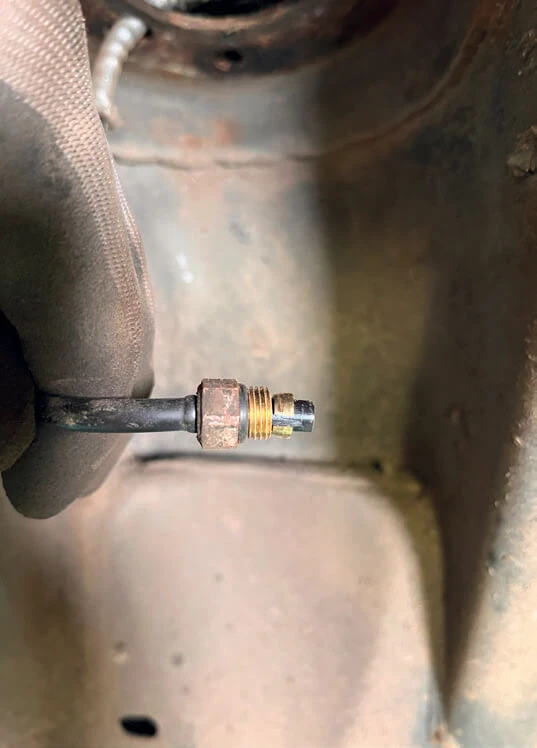

• Oro linijos: tai vamzdžiai, sujungiantys kompresorių ir pneumatines pagalves bei leidžiantys suspaustam orui tinkamai keliauti į pneumatines pagalves, esančias skirtinguose transporto priemonės kampuose.

• Elektroninis valdymo modulis (ECM): šis komponentas analizuoja įvairių daviklių duomenis ir reguliuoja slėgį oro pagalvėse – tokiu būdu palaikomas optimalus važiavimo aukštis ir užtikrinamas tinkamas apkrovos išlyginimas.
• Aukščio davikliai: šie komponentai matuoja transporto priemonės važiavimo aukštį ir siunčia duomenis į valdymo modulį, kuris esant poreikiui atlieka korekcijas.
• Solenoidai ir vožtuvai: šie komponentai reguliuoja oro srautą į kiekvieną oro pagalvę ir iš jos. Tokiu būdu užtikrinama, kad kiekviename transporto priemonės kampe būtų palaikomas vienodas važiavimo aukštis ir tinkamas apkrovos balansas.

Sistemos veikimas

Pneumatinės pakabos sistema reguliuojama dinamiškai. Padidėjus transporto priemonės masei, pavyzdžiui, į ją įlipus keleiviams ar įkėlus krovinį, valdymo modulis iš karto nustato masės pokytį. Kompresorius pradeda tiekti orą į atitinkamas oro pagalves. Šiuo atveju važiavimo aukštis pakyla iki nustatyto lygio.

Sistema leidžia išlaikyti transporto priemonę vienodame aukštyje ir užtikrina tinkamą stabilumą. Tai įmanoma net ir esant itin didelei apkrovai, pavyzdžiui, vykdant vilkimą. Dėl šios priežasties pneumatinė pakaba tapo pagrindiniu pasirinkimu 4 varomųjų ratų transporto priemonių modeliuose, pasižyminčiuose geromis vilkties savybėmis. Jų pavyzdžiai: „Land Rover Discovery“, „Volkswagen Touareg“ ir „Toyota Land Cruiser“.

Esant dideliam greičiui, valdymo modulis gali sumažinti transporto priemonės važiavimo aukštį – tokiu būdu pagerinama aerodinamika ir užtikrinamas tinkamas stabilumas. Savaime prisitaikančios pneuma tinės pakabos sistemos dažnai naudojamos prabangiose ir sportinėse transporto priemonėse, leidžia vairuotojui pagal kelio sąlygas keisti važiavimo aukštį ar kietumo nustatymus.

Dažniausi pneumatinės pakabos gedimai

Nepaisant pneumatinės pakabos prabangos ir komforto, joje yra ir silpnų vietų. Išsamiau aptarkime šios sistemos problemas ir galimas jų priežastis.

• Oro pagalvių nuotėkiai: laikui bėgant prastėja oro pagalvių gumos būklė – joje atsiranda įtrūkimų ir plyšių. Šis reiškinys dažnai pasireiškia senesnėse transporto priemonėse, naudojamose nepalankiomis sąlygomis. Nuotėkiai paprastai atsiranda oro pagalvių sulenkimuose – vietose, kuriose jos intensyviausiai lankstosi. Po ilgesnio transporto priemonės nenaudojimo gali tapti neįmanoma išlaikyti reikiamo važiavimo aukščio. Jis gali sumažėti įvairiai, pavyzdžiui, tolygiai visose pusėse arba tik viename kampe.
• Kompresoriaus gedimai: kompresorius gali sugesti dėl pernelyg aktyvaus jo naudojimo. Esant oro nuotėkiui kompresorius yra priverstas veikti su perkrovomis, nes tik tokiu būdu tampa įmanoma išlaikyti tinkamą oro slėgį. Dėl to pasireiškia pirmalaikis kompresoriaus nusidėvėjimas ir galiausiai atsiranda gedimas.
• Sugedęs valdymo modulis: dėl programinės įrangos gedimų, vandens padarytos žalos ar laidų problemų gali pasireikšti valdymo modulio sutrikimai. Tai gali sukelti padriką važiavimo aukščio reguliavimą ar visišką pneumatinės pakabos veikimo sutrikimą.
• Sugedę aukščio davikliai: pasireiškus aukščio daviklių korozijai, taip pat esant jų atsijungimui ar visiškam gedimui sistema nebegali tinkamai reguliuoti važiavimo aukščio – dėl to pasireiškia netinkamas transporto priemonės lygiavimas bei netikėti aukščio sumažėjimai.
• Elektros sistemos problemos: per laisvos jungtys, surūdiję kontaktai, laidų pažeidimai gali sutrikdyti srovės tekėjimą į įvairius komponentus, pavyzdžiui, kompresorių ar solenoidus. Šis reiškinys gali sukelti dalinį ar visišką pakabos gedimą.

Diagnostikos ir remonto patarimai

Dėl sistemos kompleksiškumo jos diagnostika gali būti sudėtinga. Toliau išvardinti tam tikri praktiniai patarimai, padėsiantys rasti galimas problemas ir atlikti efektyvų pneumatinės pakabos sistemų remontą.

Kaip ir visose elektronika valdomose sistemose, taip ir pneumatinėje pakaboje įdiegtos diagnostikos galimybės – tam pasitelkiamas valdymo modulis. Sugedus kuriam nors komponentui, sugeneruojami atitinkami gedimo kodai. Norint aptikti gedimą, pavyzdžiui, sugedusį daviklį ar solenoidą, naudojamas diagnostinis įrankis. Patikrinamos einamosios duomenų vertės ir atliekamas sistemos testas (priklausomai nuo to, ar atitinkamoje transporto priemonėje tai įmanoma ir ar diagnostinis įrankis leidžia tai padaryti).

Vizualiai apžiūrimos pneumatinės pagalvės, patikrinama, ar nėra nusidėvėjimo požymių, pavyzdžiui, įtrūkimų ar įskilimų – dažniausiai jie atsiranda įvairiuose sulenkimuose. Ant pneumatinių pagalvių užpurškiama vandens su muilu – pasirodę burbuliukai gali parodyti oro nuotėkį.

Esant laisvoms apsukoms patikrinama, ar ties kiekvienu ratu nėra šnypštimo garso. Maži nuotėkiai gali būti sunkiai pastebimi, tačiau juos įmanoma išgirsti. Dažnai pneumatinėje pagalvėje gali atsirasti mažų nuotėkių, o norint juos aptikti reikia atidžiai klausyti atitinkamų garsų – kartais tai gali pareikalauti itin daug kantrybės.

Jeigu sistema negali palaikyti tinkamo važiavimo aukščio, pirmiausiai patikrinama, ar veikia kompresorius. Jeigu jis neveikia, patikrinamas saugiklis ir relė. Jeigu kompresorius veikia tinkamai, tačiau transporto priemonės važiavimo aukštis vis tiek nepadidėja, patikrinama, ar pneumatinėse pagalvėse nėra nuotėkių ar sugedusių solenoidų. Kompresoriaus perkaitimas ar per dažnas jo veikimas gali būti ženklas, kad kompresorius dirba su perkrovomis. Tai gali pasireikšti dėl tam tikroje vietoje esančio oro nuotėkio.

Taip pat svarbu nuvalyti ir nusausinti elektros jungtis. Patikrinama, ar jos stipriai laikosi, neturi korozijos, taip pat patikrinama laidų ryšulių būklė. Tam tikrais atvejais pakabos sistemos problemos pasireiškia dėl nesudėtingų elektros sistemos gedimų – juos būtina nustatyti prieš priimant sprendimą keisti svarbius komponentus.

Kartais gali pasitaikyti įvairių aukščio daviklių gedimų ar atsirasti netinkamas jų lygiavimas – ypač jeigu transporto priemonė dažnai naudojama bekelėje. Jeigu davikliai pažeisti, paveikti korozijos ar netinkamai išsidėstę, atliekamas jų keitimas ar kalibravimas. Į kalibravimo procedūrą paprastai įeina transporto priemonės lygiavimas rankiniu būdu. Naudojant diagnostinį įrankį valdymo modulyje atstatomi daviklių parametrai.

Keičiant bet kurį pneumatinės pakabos komponentą, pavyzdžiui, kompresorių, svarbu laikytis gamintojo instrukcijų. Siekiant tinkamos darbų saugos, svarbu tinkamai atlikti serviso režimo aktyvavimo ir transporto priemonės pakėlimo procedūras. Taip pat prieš pradedant darbus svarbu tinkamai pašalinti sistemos slėgį. Po bet kokių komponentų keitimo daugumoje pneumatinės pakabos sistemų reikalingas kalibravimas ir initializacija – šios procedūros paprastai atliekamos diagnostiniu įrankiu.

Siekiant užtikrinti pneumatinės pakabos komponentų ilgaamžiškumą, svarbu reguliariai valyti transporto priemonės važiuoklę ir pakabos dalis – tokiu būdu sistema bus geriau apsaugota nuo korozijos. Taip pat šie komponentai turi būti reguliariai tikrinami atliekant periodinę techninę priežiūrą.

Pneumatinės pakabos sistemos suteikia prabangaus komforto pojūtį ir galimybę transporto priemonei prisitaikyti prie kelio sąlygų, tačiau yra gana sudėtingos. Dėl šios priežasties svarbu turėti tinkamų įgūdžių pneumatinės pakabos remonto ir techninės priežiūros srityje. Supratimas apie dažniausius pneumatinių pakabos sistemų gedimus, diagnostiką ir remonto būdus gali padėti sutaupyti laiko, sumažinti nebūtinų keitimų skaičių ir geriau patenkinti klientų poreikius.
